TSW系列振動給料機是我公司在總結多年來從事礦山行業設計、生產、銷售、服務經驗的基礎上，結合現代工業科技的發展，廣泛吸收國外技術而自主研發和設計的新型給料機。
應用范圍：TSW給料機廣泛用于冶金、煤礦、選礦、建材、化工、磨料等行業的破碎、篩分聯合設備中。
進料粒度：0-330mm產??量：12-650T/h
石灰石加工
石灰石常用的加工工藝是采用磨粉機進行機械粉碎將其制成粉末，石灰石直接粉碎后可得到重質碳酸鈣，按細度的不同，工業上分為不同規格：單飛、雙飛、三飛、四飛，用于不同工業部門。
方解石加工
石灰石制粉一般分為石灰石粗粉加工(0―3MM)，細粉加工（20目-400目），以及石灰石的超細粉深加工（400目-1250目）和微粉加工（1250目―3250目）四種類型。
白云巖加工
白云石的晶體結構與方解石類似，晶形為菱面體，摩氏硬度3.5-4，比重2.8-2.9，廣泛應用于建材、陶瓷、玻璃和耐火材料、化工以及農業、環保、節能等領域。
煤矸石加工
煤矸石是采煤過程和洗煤過程中排放的固體廢物，是一種在成煤過程中與煤層伴生的一種含碳量較低、比煤堅硬的黑灰色巖石。可在磨粉后進行深加工，發掘經濟價值。
給料能力大、效率高
TSW給料機全部采用4極電機，提高了偏心軸轉速；蓖條采用二段階梯且下安裝傾角結構，大大提高了給料能力和工作效率；TSW給料機向大型化方向發展，提高了處理能力，可適應高產集約化生產需要。
增強的承載體設計，可靠性高
給料箱主要受力部位側板及后撐板采用16Mn鋼板；底護板及側護板采用具有很高屈服強度的NM360鋼板，從而改善槽體磨損，降低維護量；蓖條采用ZGMn13-4鑄造，結構承載能力更強，壽命更長。
運行穩定，維護方便
TSW給料機結構簡單緊湊，體積小，重量輕，電機底架固定到基礎上，不參與振動，增加了設備運轉的可靠性。
控制調整方便、準確
TSW給料機采用Y系列電機及變頻控制器，易于調整，調速快。

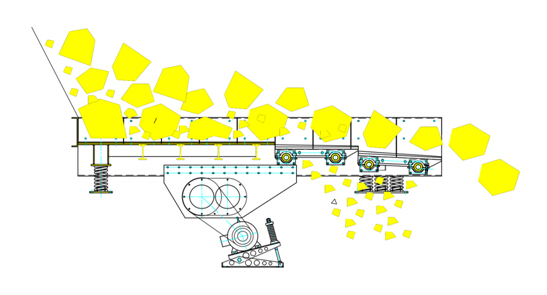

TSW給料機慣性式雙偏心軸激振器能產生定向激振力。兩軸之間有一對傳動比為1的齒輪副連接，保障其回轉方向相反，轉速相等。通過電動機驅動，兩偏心軸旋轉，由于兩軸上的偏心質量和偏心距大小相等，所產生的慣性力在一個方向互相抵消，而在另一個方向互相疊加，從而合成的定向激振力，使與此激振器剛性連接的給料槽體在支承彈簧上做強制振動，物料在振動力的作用下，在料槽上作滑動及拋擲運動，從而使物料前移而達到給料目的。當物料通過槽體上的蓖條時，較小的物料通過蓖條之間的間隙落下，不再經過破碎而直接進入下道破碎工序，從而起到預篩分效果，充分保障破碎設備的破碎效率及能力。
表一：TSW系列振動給料機技術參數
| 型號 | 最大進料粒度（mm） | 給料能力（t/h） | 偏心軸轉速（rpm） | 料槽尺寸（mm） | 設備重量（t） | 外形尺寸（mm） |
| TSW0936 | 500 | 130-280 | 750-900 | 960×3600 | 3.95 | 3680×2136×1953 |
| TSW1139 | 600 | 150-350 | 750-900 | 1100×3900 | 4.32 | 3980×2276×1953 |
| TSW1345 | 700 | 250-450 | 750-900 | 1300×4500 | 4.97 | 4580×2570×1980 |
| TSW1548 | 850 | 350-650 | 750-900 | 1500×4800 | 6.57 | 4880×2832×2044 |
| TSW1852 | 1000 | 450-850 | 740-860 | 1800×5200 | 7.43 | 5280×3145×2059 |
| TSW2156 | 1150 | 650-1000 | 700-850 | 2100×5600 | 9.86 | 5680×3520×2359 |
表二：配套設備參數
| 型號 | 三角帶 | 電動機 | 變頻控制器（kw） | 主軸皮帶輪直徑（mm） | 電機輪直徑（mm） | ||
| 型號 | 數量 | 型號 | 功率 | ||||
| TSW0936 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1139 | SPC2800 | 3 | Y2-160L-4 | 15 | 15 | Φ420 | Φ244.6 |
| TSW1345 | SPC2800 | 3 | Y2-180L-4 | 22 | 22 | Φ420 | Φ244.6 |
| TSW1548 | SPC2800 | 4 | Y2-200L-4 | 30 | 30 | Φ530 | Φ290 |
| TSW1852 | SPC2800 | 4 | Y2-225S-4 | 37 | 37 | Φ570 | Φ290 |
| TSW2156 | SPC2800 | 5 | Y2-225M-4 | 45 | 45 | Φ600 | Φ290 |
注：機器處理能力受諸多因素影響：給料的物理機械性能、給料的形狀、給料的方式等。
本機器標定的給料能力以中等硬度巖石堆比重1.6t/m3為準。
客戶是大連當地的一家制粉廠，主體粉磨設備選用我司的LM1700K立式磨，主機功率400KW，單臺時產量30噸左右，已成功應用于國內外眾多大型礦山制粉廠、鋼廠脫硫項目。通過該磨粉設備，為國家新能源產業的發展提供了強有力的支持。
生產情況原料與成品：鋰云母礦,25-45T/H 產量：200目
本項目為山東濟南某廠鋰云母制粉項目，配置的主體制粉設備為LM1700M立式磨，集破碎、干燥、粉磨、分級和輸送于一體化，節能環保耗能低，用來處理硬度2—3，比重2.8—2.9的鋰云母礦，成品出料粒度到達200目左右
生產情況原料與成品：鋰云母礦,20-26T/H 產量：200目
本項目為河北武安某廠鋰云母磨粉項目，配置的主體制粉設備為LM1500立式磨，整機額定功率600KW，并將研磨、集粉、除塵裝置一體化安裝，使得鋰云母制粉效率增高，產量提高，鋰云母不會產生尾礦，綜合價值更高，是非金屬礦制粉的理想設備。
生產情況原料與成品：鋰云母礦,325目 產量：18-22T/H
